中钨智造钨丝的生产工艺流程
中钨智造长期专注于高性能钨丝的制造，形成了从高纯钨原料到成丝的完整生产体系。其生产工艺覆盖粉末冶金、热等静压、退火、机械成形、多道次拉丝等环节，每一道工序均严格控制工艺参数，确保钨丝在高温、真空、电子发射等应用中保持性能稳定与可靠。通过不断优化工艺，钨丝在直径均匀、纯度高、表面光洁及力学性能稳定等方面具备优势。中钨智造生产钨丝的工艺流程如下：
一、中钨智造钨丝生产工艺/原料准备
钨丝生产以高纯钨粉（W≥99.95%）为基础原料。中钨智造在原料选择上严格把控颗粒粒度、化学纯度及杂质含量。高均匀性的钨粉可有效减少烧结过程中孔隙生成，提高致密度和拉丝性能。氧含量和碳含量是关键控制指标，直接影响钨丝的耐高温性、导电性和机械性能。原料通过多道筛选和化学分析程序，确保不含有害杂质。同时，中钨智造根据不同用途对粉末进行定向配比和颗粒分级，为特殊应用如电子发射、微电子元件提供优化原料。
二、中钨智造钨丝生产工艺/粉末冶金与致密化
高纯钨粉经冷压成坯后，在氢气或真空氛围中进行2500–2700°C的高温烧结（Sintering）。
烧结过程中，粉末颗粒结合成致密块体，形成高纯度、均匀晶粒结构及优良热学、电学性能的钨块。中钨智造通过精确控制烧结温度、保温时间及气氛，最大限度降低氧化和杂质扩散风险。烧结后的钨块不仅结构致密，还具备良好的力学韧性，为后续的热等静压及拉丝工艺提供稳定基础。
三、中钨智造钨丝生产工艺/热等静压（HIP, Hot Isostatic Pressing）
烧结坯块经热等静压（Hot Isostatic Pressing，HIP）处理，提高致密度并消除内部孔隙。在约2500°C、高压100–200MPa条件下进行HIP处理，可显著增强钨块的机械强度、抗蠕变性能及导热性能。HIP处理确保了钨块在拉丝时的稳定变形能力，减少拉丝过程中断丝、表面裂纹的风险，同时优化晶粒结构，使高温性能和导电性能达到工业应用标准。
四、中钨智造钨丝生产工艺/退火与机械成形
热等静压坯块退火（Annealing）以消除内应力并优化晶粒结构。随后通过切割、锻压或挤压（Forging/ Extrusion）制备粗丝坯，直径为1–5mm。中钨智造通过严格控制温度、拉伸速率及表面处理，保证粗丝坯均匀、表面光滑、无裂纹，为多道次冷拉丝提供优良基础。机械成形阶段可针对不同直径和用途进行优化调整，例如工业加热用钨丝与电子发射用钨丝的粗丝坯参数略有不同，以适应后续精细加工要求。
五、中钨智造钨丝生产工艺/多道次冷拉丝（Cold Drawing）
粗丝坯经过多级冷拉丝逐步减小直径至客户所需规格。每道拉丝工序配合润滑剂及退火处理，以降低拉伸应力、提升表面光洁度并保持直径公差。中钨智造超细钨丝直径可达0.01–0.05mm，公差±0.001mm；厚丝可达1–2mm，公差±0.01mm。多道次冷拉丝工艺确保钨丝在微电子、扫描电子显微镜灯丝、高温结构等领域应用中保持稳定的力学性能和尺寸一致性。
六、中钨智造钨丝生产工艺/表面处理与质检
拉丝完成后，钨丝可进行化学清洗、酸洗或表面退火，形成黑钨丝或白钨丝。黑钨丝保留部分润滑剂便于后续加工，白钨丝经清洗去除杂质，提高电子发射及真空环境稳定性。中钨智造在此环节严格执行尺寸、直径公差、表面状态等检测，确保钨丝质量和一致性。同时，根据客户需求可定制特殊表面处理，满足高精密或高温特定应用要求。
七、中钨智造钨丝生产工艺/包装与出厂
钨丝按长度或卷材形式包装，以防受潮、氧化及机械损伤。长丝卷材可达数十米至百米，短丝按定尺切割包装。包装完成后，经最终质检确认出厂交付客户使用。中钨智造通过合理的包装和运输设计，保证钨丝到达客户现场时保持高纯度和力学性能稳定性。

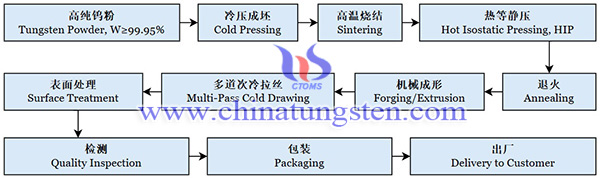

中钨智造钨丝的生产工艺流程图
中钨智造生产的钨丝广泛应用于微电子、扫描电子显微镜灯丝、工业加热、高温结构及电子发射等复杂工况。高纯度、均匀直径和表面光洁度使钨丝在高温环境下具备优良的耐蠕变性和稳定性。严格的工艺控制和质检保证钨丝在微观结构、导电性及机械性能上的可靠性，满足客户多样化需求。通过完整的生产工艺和严格质量管理，中钨智造钨丝在工业和科研领域展现出高性能和稳定性。
如有任何钨丝的设计生产需求和询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话： 0086 592 5129696 / 0086 592 5129595
微信：
