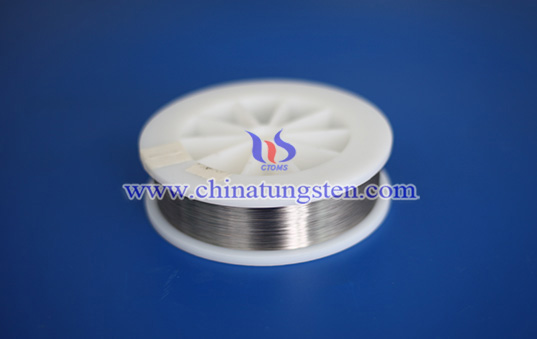

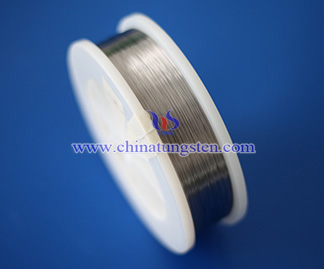

医疗用钨丝
医疗用钨丝主要作为微型医疗器械中的结构件与显影部件。这类应用对尺寸精度、力学性能及使用稳定性要求较高，同时需要材料具备影像可识别能力。钨密度约19.3 g/cm³，对X射线具有较高线性衰减系数，可实现清晰显影；其熔点约3422℃，线膨胀系数约4.5×10⁻⁶ K⁻¹，在体温及操作环境范围内尺寸变化较小，有利于保持结构稳定。因此，钨丝被用于介入导丝、定位结构及显影标记等部件。
钨丝的尺寸精度直接影响器械的通过性与操控性能。医疗用钨丝直径通常覆盖毫米级至φ0.1 mm以下范围，部分应用在φ10~50 μm。直径公差一般控制在±1~5 μm，圆度及表面粗糙度（Ra≤0.2~0.5 μm）会影响导入阻力与操作一致性。通过多道次冷拉与中间退火控制加工硬化状态，可实现稳定的尺寸精度与连续性。
材料在使用过程中需要承受反复弯曲与局部应力作用，对抗弯强度与疲劳性能提出要求。钨的室温抗拉强度通常在800~1500 MPa范围内，具体取决于加工状态与直径规格。
显影能力来源于材料密度与原子序数。钨原子序数为74，对X射线吸收能力较强，适用于影像定位。显影效果与丝径、长度及结构形式相关，需要在影像对比度与器械柔顺性之间进行匹配设计。
不同医疗器械对性能侧重点存在差异。导丝更关注柔顺性与推送性的平衡，显影结构侧重密度与尺寸精度，支撑类部件强调刚度与尺寸稳定性。实际选型过程中，需要结合使用方式与功能要求，对材料纯度、尺寸公差、表面状态及组织结构进行匹配。
医疗领域对钨丝的应用建立在尺寸精度、力学性能与显影能力的协同基础上，同时依赖加工过程对组织与表面状态的控制。在选型过程中，需要围绕具体器械功能，对相关参数进行匹配，以实现结构稳定与使用一致性。
如有任何钨丝的设计、生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话：0592 5129696 / 0592 5129595
微信：
