中钨智造钨丝选型指南
钨丝选型是确保高温加热、真空电子及精密加工设备长期稳定运行的关键环节。钨丝因其高熔点、低热膨胀系数、高机械强度以及稳定电阻率而成为工业高温及电子领域的重要材料。中钨智造在钨丝选型方面，结合材料纯度、直径、拉伸强度及应用环境，为客户提供专业指导和优化建议。科学合理的钨丝选型不仅延长设备寿命，还能提高加工效率和成品质量。
一、材料纯度与掺杂元素
钨丝的材料纯度直接影响其高温性能和机械强度。低纯度钨丝在高温下容易氧化或发生断裂，影响设备稳定性。中钨智造钨丝主要采用高纯钨制成，少量添加微量元素如钼（Mo）、铼（Re）可以改善抗蠕变性能和延展性。
在高温工作环境中，纯度越高的钨丝，其电阻率随温度变化幅度较小，更适合精密加热和电子束蒸发（Electron Beam Evaporation, EBE）应用。掺杂元素比例通常控制在Mo≤0.05%，Re≤0.02%，以保障机械强度和热稳定性，同时不影响电性能。
二、直径、公差与几何形状
直径与公差是钨丝选型的重要参数。中钨智造提供直径范围从0.05mm到2.0mm的钨丝，公差根据直径不同进行严格控制。细直径钨丝，0.05~0.3mm，公差可控制在±0.003mm以内，以保证微型加热元件和电子束蒸发的精度要求；中等直径钨丝，0.3~1.0mm，在±0.005mm左右，适用于标准工业加热和真空炉应用；较粗钨丝，1.0~2.0mm，在±0.01mm范围内，以满足大型设备的电流承载和结构安装需求。

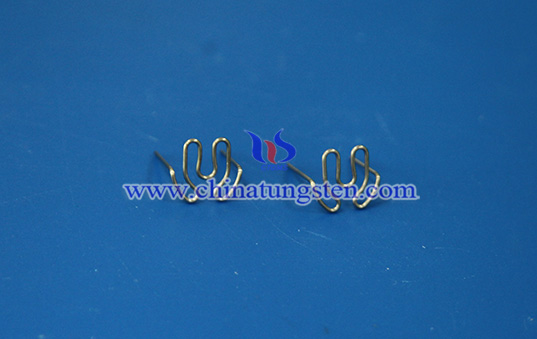

直径直接影响钨丝的电流承载能力、升温速度和加热均匀性。直径较粗的钨丝（0.5~2.0mm）能够承载更大电流，但升温速度相对较慢，适用于大型真空加热炉等高功率设备。直径较细的钨丝（0.05~0.3mm）升温较快，更适合电子束蒸发或微型加热元件等需要快速响应的场景。钨丝还可加工为螺旋、波纹或平直形状，以增加有效表面积或满足特定设备结构要求。卷绕半径、间距及长度需结合加热均匀性和机械安装条件进行设计。
三、机械性能与耐高温能力
机械性能是钨丝选型的核心指标之一。钨丝的拉伸强度一般在700~1000MPa之间，蠕变强度高，适合长时间高温工作。通过多次冷拉和热处理，钨丝晶粒结构得以优化，提升抗断裂能力和耐高温性能。钨丝的延展性通常在1~3%，细直径钨丝在高功率加热或快速升温场景下可能因局部过热而断裂，因此选型时需兼顾拉伸强度和延展性。
四、电性能要求
钨丝电阻率约为5.6μΩ·cm，温度系数低，可在高温下保持稳定电流分布。针对高功率加热器和电子束蒸发设备，高纯材料可避免局部过热或电流不均造成设备损坏。选型时需结合额定功率、电流密度和工作温度计算所需直径与长度，确保设备升温均匀且安全。例如，功率密度为10W/mm²的电子束蒸发钨丝，直径0.1~0.2mm的高纯钨丝可保证稳定蒸发速率。
五、表面状态与应用环境

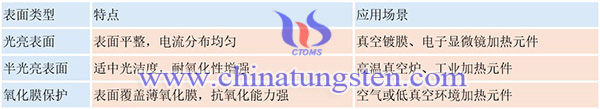

钨丝表面状态直接影响热分布、电阻均匀性及寿命。在空气或低真空环境下，钨丝易氧化，可通过表面涂层或保护气方案进行防护。高真空或惰性气体环境下，高纯钨丝可直接使用，无需额外保护。中钨智造提供以下表面类型：
钨丝选型应从系统优化角度出发，综合考虑材料纯度、直径、公差、机械性能、电学特性、表面状态及工作环境等关键因素。基于长期生产经验与数据分析，中钨智造可针对不同应用场景提供定制化选型建议，例如高温真空炉通常选用直径0.3~0.5mm、W≥99.95%的光亮钨丝，以保证升温均匀与长期稳定运行；电子束蒸发更适合直径0.1~0.2mm、具备较高拉伸强度的钨丝，以满足快速加热和高电流密度要求；精密微型加热器则倾向于选用直径0.05~0.1mm、延展性适中且表面平整的钨丝，以实现均匀发热效果。钨丝选型不仅影响单根材料性能，也直接关系设备整体稳定性与使用寿命。通过工艺验证和严格检测，中钨智造钨丝可达到规定的性能标准，适用于科研实验、工业加热及精密电子加工等领域。
如有任何钨丝的设计生产需求和询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话： 0086 592 5129696 / 0086 592 5129595
微信：
