钨铼丝
钨铼丝是以钨（W）为基体、加入一定比例铼（Re）形成的合金丝材，常见牌号包括W-3Re、W-5Re及W-25Re等。中钨智造在长期钨丝制备与应用实践中发现，铼以固溶形式进入钨晶格，通过固溶强化作用在保持钨高熔点与低蒸气压本征特性的同时，有效改善低温脆性，提升材料的延展性、再结晶稳定性及抗热冲击能力。中钨智造通过成分设计与塑性加工工艺的协同控制，使组织均匀性与性能一致性得到进一步优化，从而使钨铼丝在高温及快速温度变化工况下仍能保持稳定的结构状态与可靠的服役表现。
1.钨铼丝的特性
钨铼丝的核心优势在于高温性能和塑性的平衡。纯钨在室温下延展性较低，而加入铼后，材料的延脆转变温度明显降低，可由约300~400℃下降至室温附近，使其更适合加工及复杂结构应用。钨铼丝在高温条件下（约1500~2500℃）仍能保持较高强度和结构稳定性，同时具备良好的抗热冲击能力，适用于频繁加热—冷却（Thermal Cycling）场景。W-Re体系具有稳定的热电势输出，常用于高温热电偶测温，其工作温度可达2300℃以上。
2.钨铼丝的规格
钨铼丝的直径通常为φ0.01mm~φ3.0mm。其中，φ0.01~φ0.1mm多用于热电偶及精密测量领域；φ0.1~φ1.0mm适用于电子器件及加热结构；φ1.0mm以上则用于高温结构件或支撑部件。线径公差一般控制在±1%以内，微细规格可达到±0.5μm级别。对于测温应用，线径一致性与成分均匀性会直接影响热电势稳定性，是采购重点关注参数。

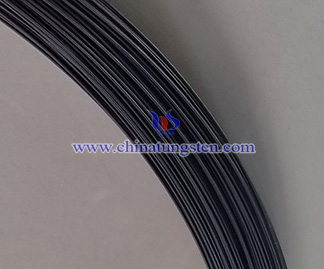

3.钨铼丝的表面状态
钨铼丝分为黑钨丝与白钨丝两种状态。黑钨丝表面保留加工残留，适用于一般结构或加热用途；白钨丝经过碱洗或电解清洗，表面洁净度更高，适用于真空、高温测量或对污染敏感的应用环境。在高温应用中，表面状态会影响氧化行为及热电性能稳定性，因此需根据使用环境进行选择。
4.钨铼丝的应用
钨铼丝主要用于对高温稳定性及抗热冲击性能有要求的场景：
4.1高温测量
作为W-Re热电偶（如W-5Re/W-26Re）材料，适用于1600~2300℃甚至更高温度测量，在真空或惰性气氛中具有较稳定的热电势输出。
4.2真空与电子器件
用于电子束设备、阴极组件或高温结构件，适合存在温度波动的工作环境。
4.3航空航天与高温测试
在喷气流场测试、再入环境模拟及高温传感中，利用其抗热冲击及结构稳定性。
4.4科研与极端场景实验
用于高温物理实验或材料测试，在多次热循环条件下仍能保持性能稳定。
钨铼丝在保持钨高熔点特性的基础上，通过固溶强化作用改善了材料的塑性与抗热冲击能力，更适用于高温及温度波动较大的场景。中钨智造通过对成分、组织及加工工艺的协同控制，使材料在实际应用中保持稳定表现，并可根据不同需求提供相应的选型与匹配方案。
中钨智造建议，钨铼丝的选择重点关注铼含量、使用温度及是否存在热循环，同时兼顾强度与塑性匹配、线径公差及批次一致性，并结合使用环境（真空、惰性或氧化气氛）进行综合评估，这些因素都会直接影响使用稳定性与寿命。
如有任何钨丝的设计、生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话：0592 5129696 / 0592 5129595
微信：
